Frezarka do ogrzewania podłogowego wycina w gotowej płycie rowek pod rurę — nie zdziera posadzki, tylko nacina w niej kanał. Dzięki temu ogrzewanie podłogowe wchodzi do istniejącego budynku bez skuwania wylewki i bez podnoszenia poziomu podłogi.

1 produkt

Producent, nie pośrednik Maszyny Toolsa to nasze konstrukcje — znamy je od strony projektu, nie katalogu.
Serwis i części na miejscu Części zużywalne trzymamy w magazynie — maszyna nie czeka na dostawę z zagranicy.
Wysyłka z konkretną datą Przy każdej pozycji piszemy dzień dostawy, nie „24–48 h".
Dobór pod obiekt Napisz, jaka warstwa i jaka powierzchnia — dobierzemy maszynę i osprzęt. +48 732 081 091

To inna maszyna niż frezarka do betonu, choć obie nazywają się frezarkami: tamta obrabia całą powierzchnię na głębokość 3–8 mm, ta schodzi do 25 mm w jednym wąskim pasie. W mowie potocznej bywa nazywana bruzdownicą do podłogówki.

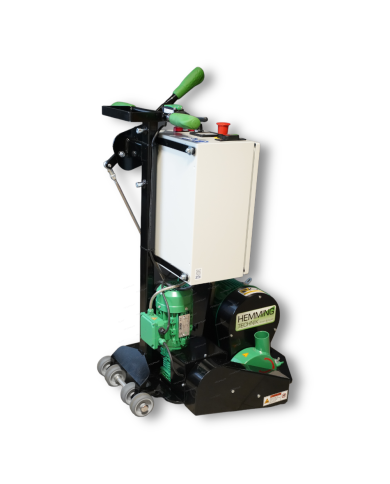

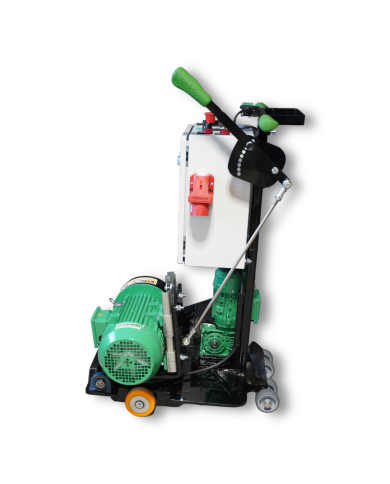

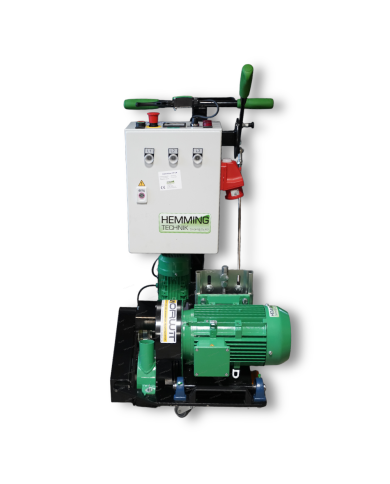

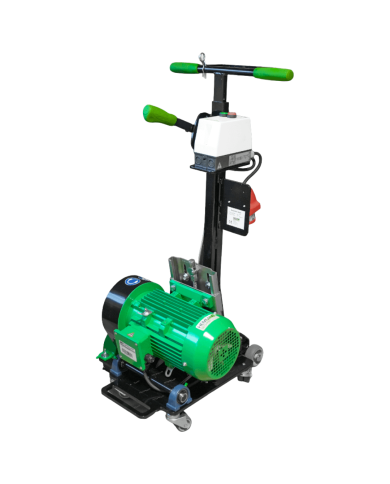

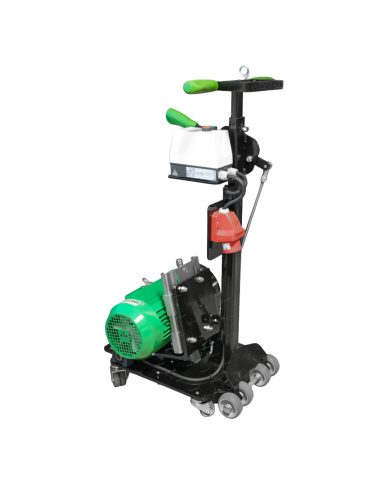

Toolsa THM130 M pracuje frezem 130 mm z otworem 22,2 mm, tnie bruzdę 16 lub 17,3 mm i ma silnik frezujący 4 kW na 400 V oraz własny napęd jazdy 0,44 kW. Same tarcze robocze są w frezach do podłogówki.

Rowek w gotowej płycie, nie nowa wylewka

Ogrzewanie podłogowe w nowym budynku układa się na płycie i zalewa jastrychem. W budynku istniejącym ta droga oznacza skucie posadzki albo podniesienie poziomu podłogi o kilka centymetrów — czyli przycinanie drzwi, przeróbkę progów i schodek na styku pomieszczeń. Frezowanie omija oba problemy: rura schodzi w posadzkę, a nie na nią.

Szerokość bruzdy: 16 albo 17,3 mm

Bruzda musi przyjąć rurę, więc jej szerokość jest pochodną średnicy instalacji, a nie preferencji. THM130 M tnie 16 mm albo 17,3 mm — dwa wymiary pokrywające rury PEX i PERT stosowane w podłogówce. Bruzda węższa od rury zmusza do drugiego przejścia obok pierwszego i zostawia poszarpaną krawędź; bruzda wyraźnie szersza to więcej zaprawy do uzupełnienia i więcej materiału wyniesionego z budynku.

Głębokość do 25 mm i co zostaje nad rurą

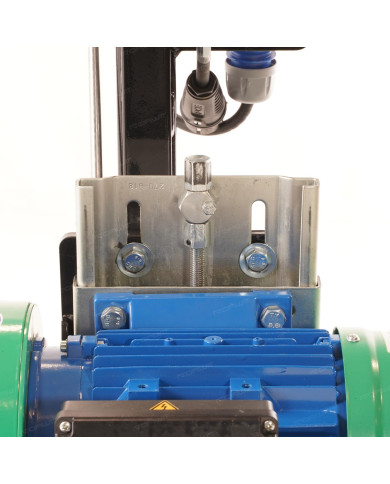

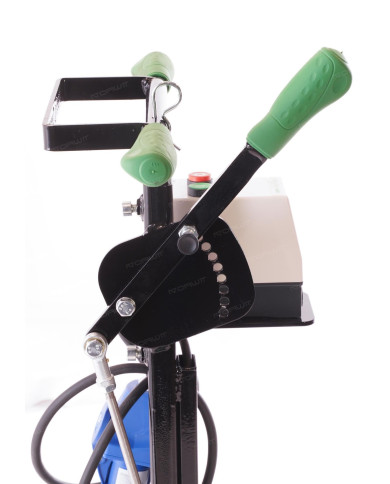

Maszyna schodzi na 25 mm, a głębokość ustawia się dźwignią z bolcem blokującym, więc raz zadany poziom trzyma się przez cały przejazd. Arytmetyka jest prosta: przy rurze o średnicy 16 mm zatopionej do pełnej głębokości nad nią zostaje około 9 mm na zaprawę naprawczą. To także powód, dla którego przed frezowaniem trzeba wiedzieć, gdzie w płycie biegnie zbrojenie i istniejące instalacje — 25 mm to realna głębokość, nie nacięcie.

Frezarka do podłogówki a frezarka do betonu — dwie różne maszyny

Obie nazywają się frezarkami i obie mają diamentowe narzędzie, ale robią coś przeciwnego. Podłogówkowa tnie wąski, głęboki kanał w jednym pasie. Powierzchniowa zdziera szeroką, płytką warstwę z całej posadzki, żeby ją otworzyć pod nową powłokę. Zamiana jednej na drugą kończy się albo rowkiem, którego nie da się zrobić, albo posadzką zerwaną tam, gdzie miała zostać nietknięta.

Maszyna Co robi Szerokość Głębokość Narzędzie Napęd
THM130 M rowek pod rurę 16 lub 17,3 mm do 25 mm frez 130 × 17 mm 4 kW, 400 V
TSC-150 zdzieranie powierzchni 200 mm do 3 mm bęben: 68 frezów na 4 wałkach 2,2 kW, 230 V
TSC-250 Auto Drive zdzieranie powierzchni 250 mm 0–8 mm bęben: 90 frezów na 6 wałkach 7,5 kW, 400 V, samojezdna

Różnica narzędzia jest tu ważniejsza od liczb. Podłogówkowa pracuje jedną tarczą osadzoną na wrzecionie — jak przecinarka. Powierzchniowa ma bęben, na którym kilkadziesiąt frezów wisi luźno na wałkach i uderza w beton siłą odśrodkową. Pełna oferta maszyn powierzchniowych jest we frezarkach do betonu, a same bębny w bębnach do frezarek.

Jak dobrać i jak nią pracować

Zasilanie 400 V to nie jest szczegół

Silnik frezujący ma 4 kW i pracuje na 400 V przy 50 Hz — wersji jednofazowej nie ma i nie jest to przeoczenie. Cięcie na 25 mm w betonie pobiera moment, którego obwód 230 V nie utrzyma bez zapadania obrotów, a spadek obrotów w rowku kończy się zakleszczeniem tarczy. Przed wyjazdem na budowę warto potwierdzić, że na miejscu jest gniazdo siłowe albo agregat — remont mieszkania bardzo często go nie ma.

Posuw mechaniczny robi równy rowek

Maszyna ma osobny silnik jazdy 0,44 kW, więc przesuwa się sama ze stałą prędkością zamiast być pchana. To ma bezpośredni skutek dla efektu: nierówny nacisk operatora daje rowek raz głębszy, raz płytszy, a rura układana w takim kanale wypływa w miejscach spłycenia. Przednie koła są skrętne i pozwalają obrócić maszynę niemal w miejscu, co przy pętlach ogrzewania podłogowego decyduje o tym, ile łuków da się wyfrezować, a ile trzeba dorobić ręcznie.

Przy ścianie zostaje około 10 cm

Konstrukcja pozwala podjechać na około 10 cm od ściany. Reszta pasa przyściennego — a także wyjścia do rozdzielacza i przejścia przez progi — zostaje do dorobienia narzędziem ręcznym. To nie jest wada tej maszyny, tylko stały element planowania: pętle projektuje się tak, żeby maszyna jechała długimi odcinkami, a ręcznej roboty było jak najmniej. Masa 77 kg oznacza z kolei, że wniesienie na piętro bez windy to zadanie dla dwóch osób.

Bez odciągu nie ma pracy wewnątrz budynku

Frezowanie betonu na sucho uwalnia pył krzemionkowy, a w zamkniętym mieszkaniu nie ma go gdzie rozproszyć — po kilku metrach bieżących nie widać własnej bruzdy. Odkurzacz przemysłowy odbiera urobek u źródła i jest warunkiem, żeby prowadzić maszynę po linii, a nie po pamięci. Modele dobrane do maszyn posadzkarskich są w odkurzaczach do szlifierek i frezarek.

Frez dobiera się do maszyny i do betonu

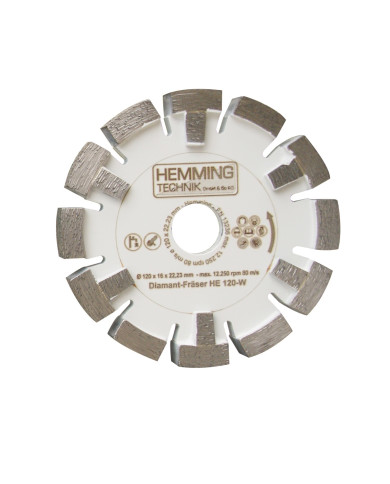

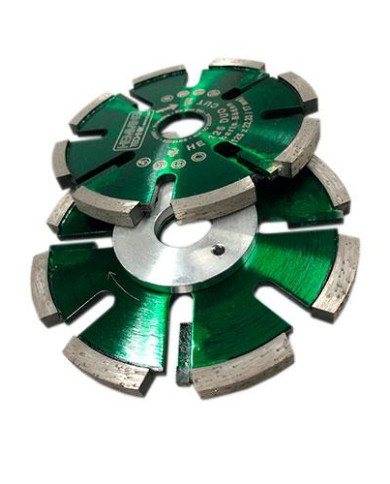

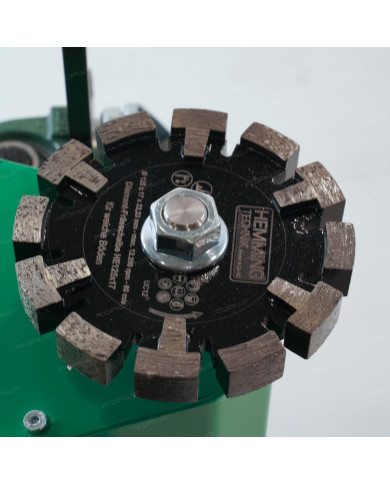

Do THM130 M pasuje frez o średnicy 130 mm z otworem montażowym 22,2 mm — te dwie liczby muszą się zgadzać, inaczej narzędzia po prostu nie osadzisz. Druga zmienna to twardość betonu, która nie decyduje o tym, czy frez wejdzie, tylko jak szybko się zużyje i jak szybko będzie ciąć. Nasza seria 130 × 17 mm obejmuje beton od miękkiego ściernego po bardzo twardy; wybór konkretnego oznaczenia opisujemy przy frezach do podłogówki.

Pytania i odpowiedzi

Do czego służy frezarka do ogrzewania podłogowego?

Wycina w istniejącej posadzce betonowej rowek, w którym układa się rurę ogrzewania podłogowego. Dzięki temu instalacja wchodzi do budynku bez skuwania wylewki i bez podnoszenia poziomu podłogi, czyli bez przycinania drzwi i przerabiania progów. Toolsa THM130 M tnie bruzdę o szerokości 16 lub 17,3 mm na głębokość do 25 mm, prowadząc frez diamentowy o średnicy 130 mm. Maszyna waży 77 kg, ma silnik frezujący 4 kW na 400 V i własny napęd jazdy 0,44 kW, więc przesuwa się sama i utrzymuje stałą głębokość na całym odcinku.

Czym różni się frezarka do podłogówki od frezarki do betonu?

Kierunkiem pracy. Frezarka do podłogówki tnie jedną tarczą wąski i głęboki kanał — 16 lub 17,3 mm szerokości przy 25 mm głębokości. Frezarka do betonu ma bęben z kilkudziesięcioma frezami na wałkach i zdziera szeroką, płytką warstwę z całej powierzchni: TSC-150 obrabia pas 200 mm na 3 mm, a TSC-250 Auto Drive pas 250 mm na 0–8 mm. Pierwsza robi rowek pod rurę, druga otwiera posadzkę pod nową powłokę. Zamiana jednej na drugą nie da się przeprowadzić żadną regulacją.

Jak głęboki rowek można wyfrezować?

Do 25 mm, a głębokość ustawia się mechanicznie dźwignią z bolcem blokującym, więc raz zadana wartość trzyma się przez cały przejazd. Przy rurze o średnicy 16 mm zatopionej do pełnej głębokości nad rurą zostaje około 9 mm na zaprawę naprawczą. To realna głębokość, nie nacięcie powierzchniowe, dlatego przed frezowaniem trzeba wiedzieć, gdzie w płycie biegnie zbrojenie oraz istniejące instalacje elektryczne i wodne. Przy cieńszych wylewkach zasadą jest sprawdzenie grubości jastrychu, zanim ustawi się maksymalną głębokość.

Jaką szerokość bruzdy wybrać?

Taką, jaką ma rura instalacji. THM130 M tnie 16 mm albo 17,3 mm — dwa wymiary pokrywające rury PEX i PERT używane w ogrzewaniu podłogowym. Bruzda węższa od rury wymusza drugie przejście obok pierwszego i zostawia poszarpaną krawędź, przez którą rura nie leży prosto. Bruzda wyraźnie szersza od potrzebnej to więcej zaprawy naprawczej i więcej urobku do wyniesienia z budynku, a przy dużym metrażu obie te pozycje realnie widać w kosztach. Szerokość wynika z zamontowanego freza, nie z ustawienia maszyny.

Czy frezarka do podłogówki działa na 230 V?

THM130 M nie — silnik frezujący ma 4 kW i pracuje wyłącznie na 400 V przy 50 Hz. Cięcie na 25 mm w betonie pobiera moment, którego obwód jednofazowy nie utrzyma bez zapadania obrotów, a spadek obrotów w wąskim rowku kończy się zakleszczeniem tarczy. W praktyce oznacza to, że przed wejściem na budowę trzeba potwierdzić gniazdo siłowe albo zapewnić agregat — w remontowanym mieszkaniu zasilanie trójfazowe bardzo często nie jest doprowadzone do lokalu.

Czy da się frezować przy samej ścianie?

Nie do końca. Konstrukcja pozwala podjechać na około 10 cm od ściany i ten pas przyścienny zostaje do dorobienia narzędziem ręcznym — tak samo jak wyjścia do rozdzielacza i przejścia przez progi. Skrętne koła przednie pozwalają obrócić maszynę niemal w miejscu, więc łuki pętli da się w dużej części wyfrezować maszynowo. Planując rozkład pętli, warto prowadzić długie proste odcinki maszyną i świadomie zostawić ręcznej roboty tyle, ile faktycznie musi jej zostać.

Czy frezowanie pod podłogówkę bardzo pyli?

Tak i jest to główne ograniczenie pracy wewnątrz budynku. Frezowanie betonu na sucho uwalnia pył krzemionkowy, a w zamkniętym mieszkaniu nie ma go gdzie rozproszyć — po kilku metrach bieżących operator przestaje widzieć własną bruzdę i prowadzi maszynę po pamięci, co widać potem na przebiegu rury. Odkurzacz przemysłowy podłączony do maszyny odbiera urobek u źródła. Bez odciągu zostaje praca z przerwami na przewietrzenie, w pełnej ochronie dróg oddechowych i z gorszym efektem.

Czy frezarka do podłogówki to to samo co bruzdownica?

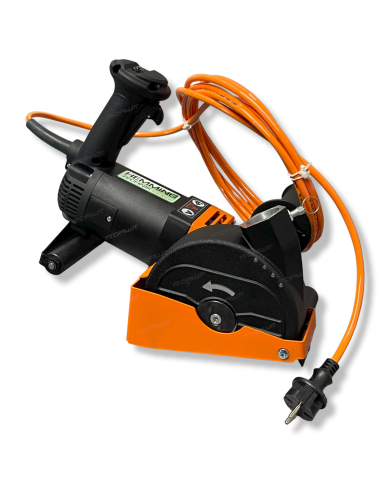

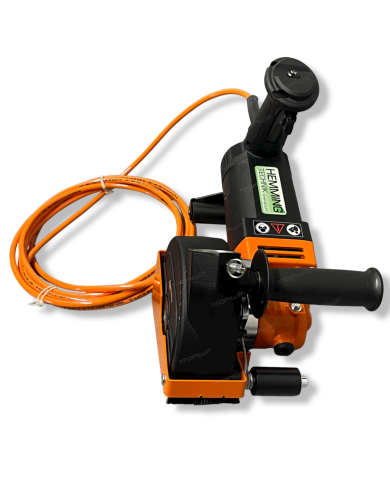

W mowie potocznej bywa tak nazywana, ale to inne narzędzie. Bruzdownica to zwykle ręczna maszyna z dwiema tarczami, którą nacina się bruzdy pod przewody elektryczne w ścianach — pracuje na wysokości rąk i na krótkich odcinkach. Frezarka do podłogówki jest maszyną jezdną o masie 77 kg, prowadzoną po posadzce, z własnym napędem jazdy i frezem 130 mm, przeznaczoną do wielu metrów bieżących rowka pod rurę. Jeśli szukasz maszyny do podłogi, a nie do ściany, jesteś we właściwej kategorii.
